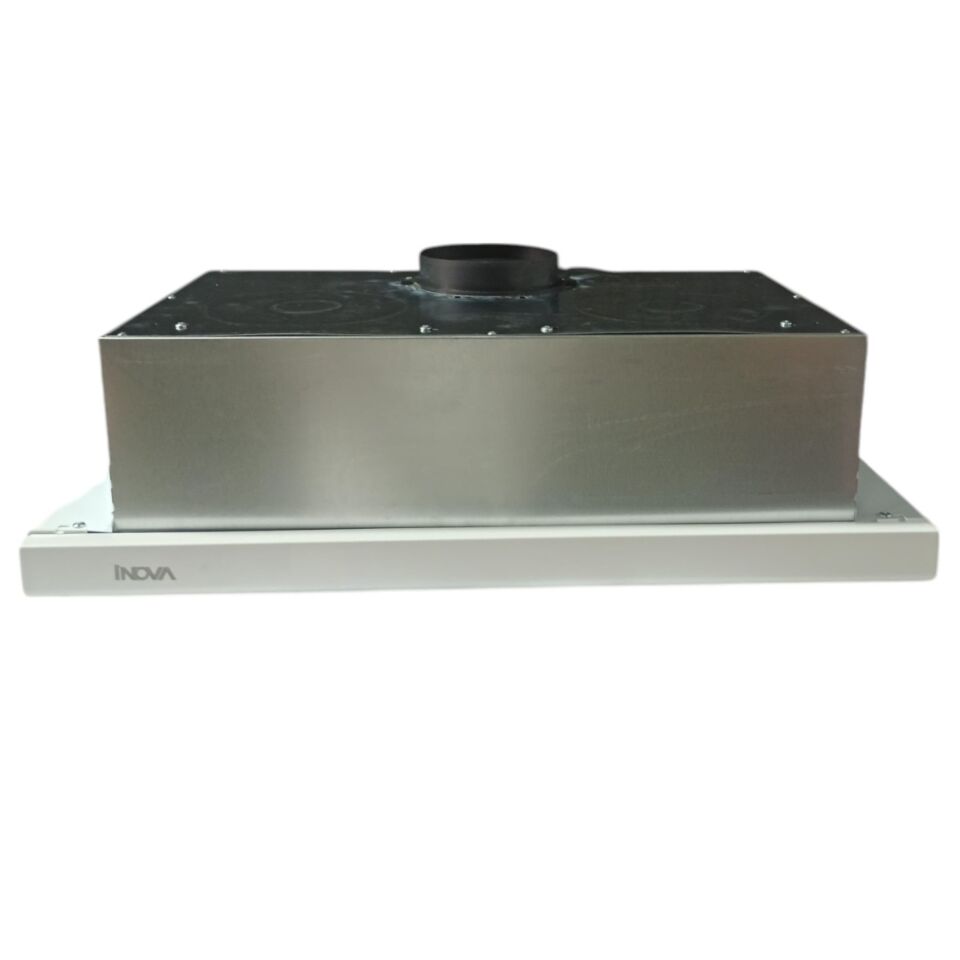

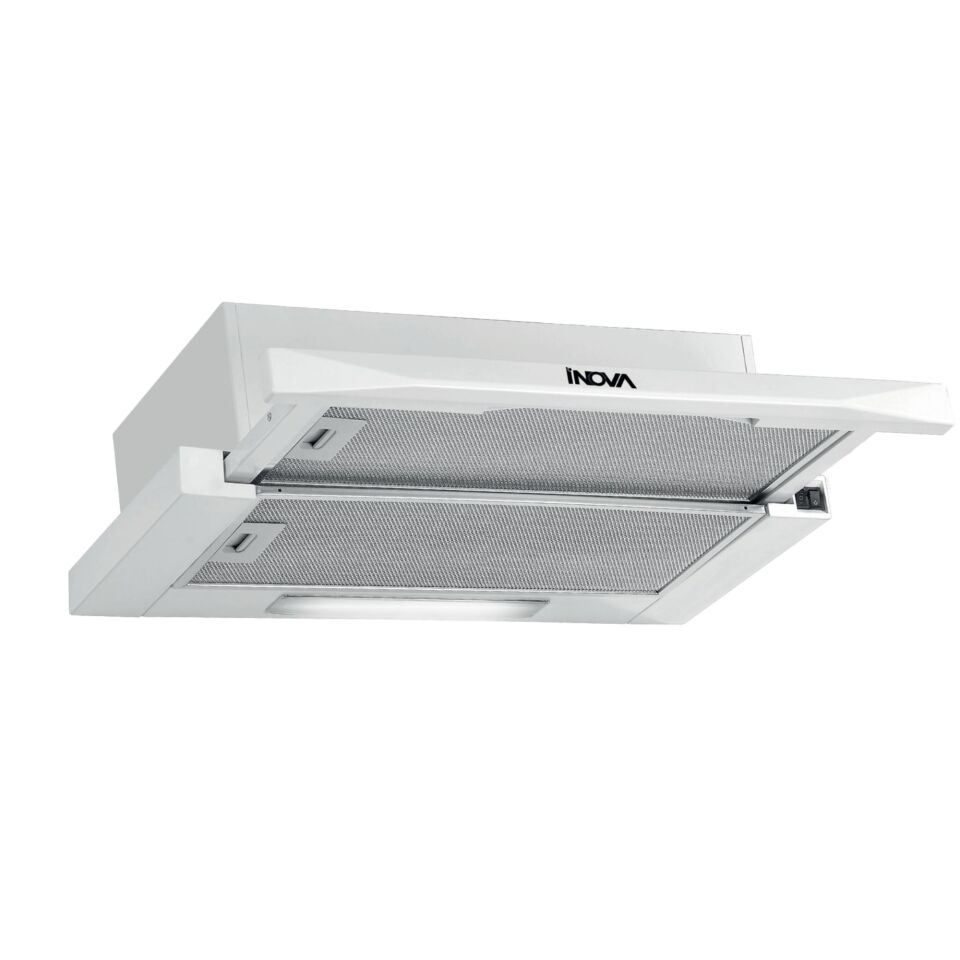

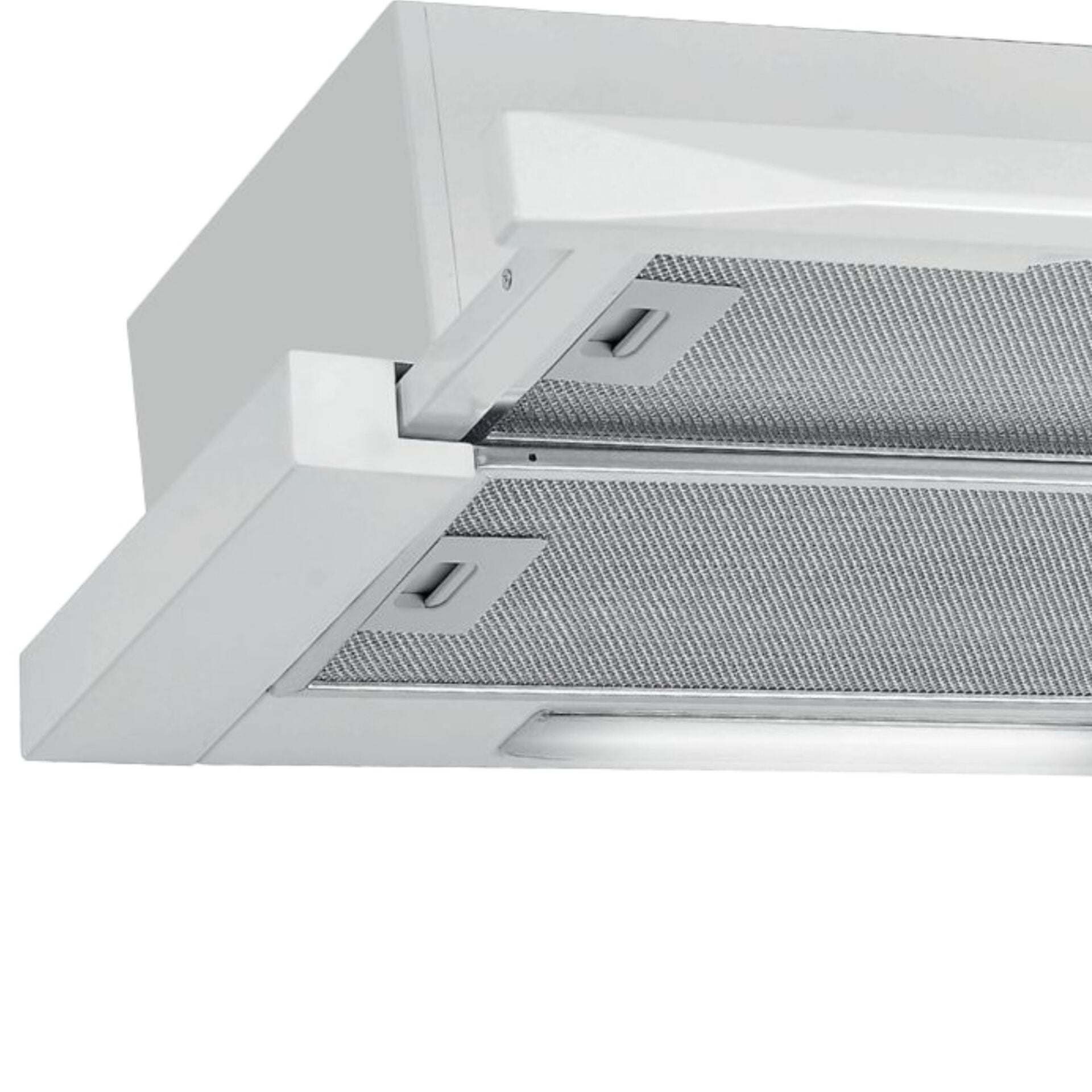

İnova Dora Çift Motorlu Aspiratör Beyaz

İNOVA DORA ÇİFT MOTORLU ASPİRATÖR BEYAZ

• TANITIM

• Değerli Müşterimiz,

• Satın aldığınız üründen en iyi sonucu elde edebilmek için lütfen bu kullanma talimatını dikkatlice okuyunuz.

• ÖNEMLİ NOTLAR

• Garantinizin geçerli olması için garanti sertifikasıyla birlikte, fatura / satın alma fişinizi muhafaza ediniz ve bunu garanti belgesine işletiniz.

• Yoksa Garanti Belgeniz geçerliliğini kaybeder.

• KULLANIM SIRASINDA İNSAN VE ÇEVRE SAĞLIĞINA TEHLİKELİ VEYA ZARARLI OLABİLECEK DURUMLARA İLİŞKİN GÜVENLİK UYARILARI

• Mutfak aspiratörleri normal yemek yapımıyla ev tipi kullanım için yapılmıştır, diğer amaçlar için kullanılırsa arıza riski vardır ve garanti belgesi kapsamı dışına çıkar.

• Aspiratör çıkışı başka cihazların ürettiği dumanların atıldığı baca çıkışlarına bağlanamaz.

• Elektrik enerjisi dışında başka enerjiler kullanan farklı cihazlarla aynı anda çalıştırıldığında, ortamdaki havayı tükettiği için zarar verebilir.

• BKZ. ŞEKİL-A

• Kurulumunda, aspiratörler elektrikli fırınlardan en az 65 cm gaz ve karışık yakıt kullanan fırınlardan en az 75 cm yukarıya monte edilmelidir.

• Montajda elektrik besleme kablosu bir yere sıkıştırılmaya, ezilmeye maruz bırakılmamalıdır.

• Alev alan yiyecekler ürünün altında pişirilmemelidir.

• Filtre yerine aleve dayanıksız filtreleme malzemeleri kullanılmamalıdır.

• Ocak üstündeki kaplarda kızgın yağ bırakmayınız. İçinde kızgın yağ bulunan kaplar kendiliğinden

• tutuşmaya sebep olabilir.

• Alüminyum filtrelerin zamanında yıkanmasını, eğer aktif karbon filtre kullanılıyorsa

• zamanında değiştirilmesini sağlayınız.

• Zamanında değiştirilmeyen veya yıkanmayan filtreler üzerinde biriken yağlardan dolayı yangın riski taşır.

• Besleme kordonu kablosu hasarlanır ise, tehlikeli bir durumdan sakınmak için yetkili servis tarafından değiştirilmelidir.

• Bu cihaz, güvenli bir şekilde kullanılmasıyla ilgili kendilerine gözetim ve talimat verilmişse ve içermiş olduğu tehlikeler kendileri tarafından anlaşılmışsa

• 8 yaş ve üzeri çocuklar ve fiziksel, duyusal veya zihinsel yetenek eksikliği olan kişiler tarafından kullanılabilir.

• Çocuklar cihaz ile oynamamalıdır. Temizleme ve kullanıcı bakımı, gözetimsiz çocuklar tarafından yapılmamalıdır

• Kurulum tamamlandığında ürün ile elektrikli ocaklar arasında en az 65 cm, gazlı ocaklar ile arasında en az 75 cm mesafe olmalıdır. (Şekil E&F)

• Cihazın Elektrik Bağlantılarının Yapılması:

• Cihazınızda topraklı, fişli bir besleme kablosu vardır.

• Bu kablo mutlaka topraklı prize takılmalıdır.

• Fişli kablo uzunluğu 100 cm. Aspiratörünüze ait elektrik şeması Şekil D'de gösterilmiştir.

• Cihazın elektrik bağlantısı yetkili servis tarafından yapılmalıdır.

• CİHAZIN MONTAJI:

• Cihazınız dolap içine Şekil G ve I'da görüldüğü gibi monte edilir.

• Dolabın altındaki ahşap levhaya montaj şablonu kullanılarak 4 adet delik açılır.

• Cihazla birlikte verilen 4X50 YSB vida kullanılarak ürün dolaba tespit edilir.

• Sürgü seti hareket ettiğinde ön panel dolap kapağına sürtmemelidir.

• Bu ahşap levhaya montaj şablonu kullanılarak 115 mm'den büyük bir baca çıkış deliği açılır.

• CİHAZIN KULLANIMI:

• Hız Seçimi cihazınızda üç devirli motor ve bunu kumanda etmek için üç konumlu bir anahtar vardır.

• En iyi performans için, fazla dumanı ve kokulu ortamlarda yüksek hız kullanılmasını tavsiye ederiz.

• Motor, anahtar açıldığında çalışır, kapatıldığında ise durur.

• Ürün yemek pişirmeye başlamadan birkaç dakika önce çalıştırmaya başlatılmalı ve ortam duman ve kokudan arındırılıncaya kadar çalıştırılmaya devam edilmelidir.

• Aydınlatma:

• Üründe 1 adet 15 W lamba ve aydınlatmaya kumanda etmek için bir lamba anahtarı vardır.

• Aydınlatmanın çalıştırılabilmesi için lamba anahtarının açık konumunda olması gerekir.

• Verimli Havalandırma:

• Havalandırmanın doğru yapılabilmesi için bacada kullanılan borunun iç yüzeyinin pürüzsüz olması (PVC boru gibi) mutfakta bulunan dışarıya açılan pencerelerin kapalı tutulması gerekmektedir.

• Diğer odalara açılan kapı veya pencereler açık tutulabilir.

• Şekil G ve I 455 220

• NOT: Bir alevlenme başlaması halinde, aspiratörün ve pişirme cihazlarının enerjisini kesiniz.

• Alevin üstünü kapatınız.

• Asla su kullanmayınız.

• ENERJİ TÜKETİMİ AÇISINDAN VERİMLİ KULLANIMA İLİŞKİN BİLGİLER

• Aspiratörünüzün enerji tüketimi açısından verimli kullanılmasını sağlamak için ocaktan en az 65 cm yüksekte

• olması gerekir. İşiniz bitince aspiratörünüzü kapamayı unutmayınız.

• CİHAZIN NAKLİYESİ

• Mümkünse orjinal kutu ve ambalajı ile taşıyınız.

• Taşıma sırasında ürünü normal konumda tutunuz.

• TEK FİLTRELİ ASPİRATÖR TANITIMI

• 1. Aspiratör sac gövdesi

• 2. Motor devri anahtarı

• 3. Cam sürgü seti

• 4. Pişirme aydınlatması

• 5. Alüminyum kaset yağ filtre

• STANDART MALZEMELER:

• Montaj malzemeleri

• Baca çıkış elemanı

• ÇİFT FİLTRELİ ASPİRATÖR TANITIMI

• 1. Aspiratör sac gövdesi

• 2. Motor devri anahtarı

• 3. Sürgü seti

• 4. Pişirme aydınlatması

• 5. Alüminyum kaset yağ filtre

• MODEL:

• Voltaj/Frekans 220-240V AC/50 Hz

• Motor Güç 1x95 W

• Aydınlatma 1X2 97

• Toplam Güç Akım 0,8 A

• Hava Çıkışı 120 mm Ø

• Isıl Koruma 110 °C

• Debi 320 m²

• Cihaz aynı zamanda ortamdaik havayı yakıt ile kullanarak çalışan cihazlarla (örneğn,gaz, dizel yakıtlar, kömür veya odun ile çalışan ısıtıcılar, şofben v.b.) birlikte çalıştığında dikkatli olunmalıdır.

• Çünkü aspiratör ortamdaki havayı dışarı attığı için yanmayı olumsuz etkileyebilir.

• Çıkış havasının boşaltılması ile ilgili yetkili makamların kural ve yönergelerine uyunuz.

• Bu uyarı bacasız kullanımlar için geçerli değildir. CİHAZIN BAKIMI: Bakım işlemlerinden evvel cihazın enerjisini kesiniz. (Cihazın fişini prizden çekerek enerjisini kesiniz.)

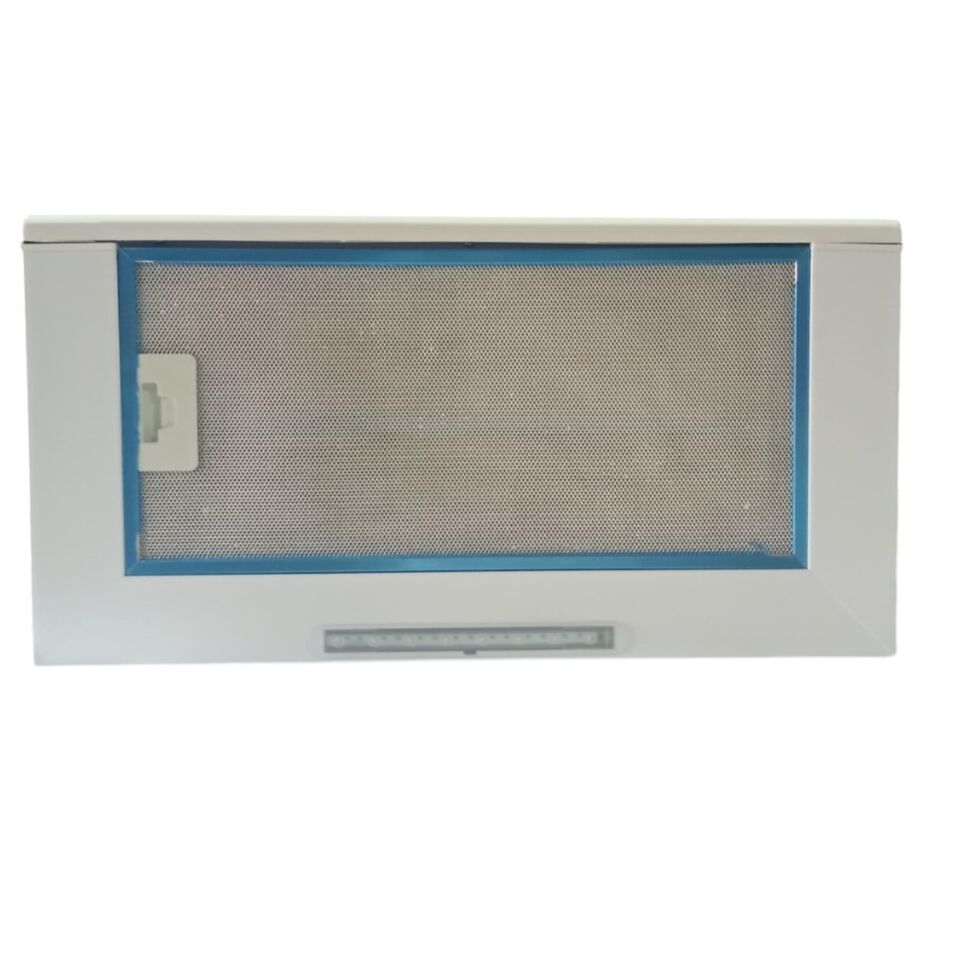

• Alüminyum Kaset Filtre: Alüminyum Kaset Filtre havadaki tozları ve yağları tutar. Metal filtre her ay sıcak sabunlu suyla veya mümkün ise bulaşık makinesinde yıkanmalıdır. (60°C)
